Za što mogu koristiti ovaj ispravljač infrastrukture za punjenje električnih vozila od 40 KW?

40KW EV Charging Infrastructure Rectifier može se koristiti na DC brzim punionicama i EV spremniku za punjenje za EV i E-autobuse.
Napomena: Modul punjača ne odnosi se na ugrađene punjače (u automobilima).

1 ev charger rectifier

Značajke ispravljača od 40KW

- Raspon ulaznog napona (AC): 285~475V

- Izlazni podesivi raspon napona (DC): 150~1000V

- Raspon radne temperature:-30~+75 stupnjeva

- Maksimalna učinkovitost: veća ili jednaka 95,6%

- Raspon konstantne izlazne snage: konstantno 40KW prema izlazu 1000-280VDC

- CAN bus komunikacija

- Brzo priključite i instalirajte

- Kratki spoj bez oštećenja

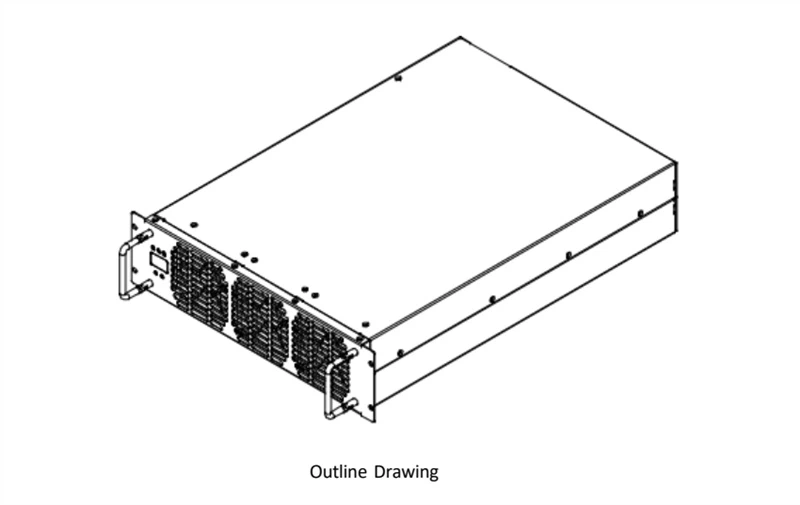

Dimenzija ispravljača 40KW EV punjača

2 ev charging infrastructure charger

3 rectifier

4 electric vehicle charging station rectifier 40kw

5 ev charger rectifier 40KW

Opis cijevi ispravljača 40KW

a) Display Tube: crvena boja, 3 bita

Sadržaj zaslona: napon, struja, adresa, verzija, kod greške

b) Pritisnite tipku Količina 2 kom:

▲(gore),▼(dolje)

Pritisnite gumb za promjenu sadržaja prikaza i postavljanje parametara modula.

c) Metode rada

i.Na stranici za prikaz, kratko pritisnite ▲ ili ▼, redom mijenjajte stranice za prikaz;

ii.Na stranici s postavkama kratko pritisnite ▲ ili ▼, povećajte ili smanjite postavljenu vrijednost;

Iii.Na stranici za prikaz, dugo pritisnite ▲ ili ▼ oko 2,5 s, uđite u stranicu za postavljanje;

Iv.Na stranici s postavkama, dugo pritisnite ▲ ili ▼ oko 2,5 s, spremite trenutne postavke i vratite se na stranicu za prikaz.

Tehničke specifikacije 40KW izmjenično-istosmjernog ispravljača

Električne ocjene	Ulazni napon (V AC)	285 ~ 475 V AC; 3-faza
	Frekvencija (HZ)	45Hz - 55Hz
	Faktor snage	Veće ili jednako 0,99 (puno opterećenje)
	Maksimalna izlazna snaga (KW)	40KW
	Maksimalna izlazna struja (A)	143A
	Izlazni napon (V DC)	150 - 1000V DC
	Konstantna snaga Raspon izlaznog napona (V DC)	280~500VDC, 500~1000VDC
	Izlazna učinkovitost	>95,6% (puno opterećenje)
	Stabilizacija napona Točnost	Manje od ili jednako ±0,5%
	Točnost stabilizacije struje	Manje od ili jednako ±1% (struja opterećenja je u rasponu od 20%~100%)
	Trenutačna neravnoteža dijeljenja za paralelne module	Manje od ili jednako ±5% (paralelna prosječna struja treba biti veća od 5A)
	Efektivna vrijednost koeficijenta valovitosti izlaza	Manje od ili jednako ±0,5%
HMI	LED svjetlo	DA (navesti stanje rada)
	Upravljajte ručkom	DA
	dijelovi	Konektori i kablovi
Komunicirati	Protokol	CAN AUTOBUS
Ocjene zaštite okoliša	IP razina zaštite	IP20
	Radna temperatura	Radna temperatura:-30~50 stupnjeva (smanjenje izlazne snage iznad 55 stupnjeva)
	Temperatura skladištenja	Temperatura skladištenja:-40~75 stupnjeva
	Relativna vlažnost	%5RH~95%RH bez kondenzacije
Zaštitne značajke	Ulazna zaštita od prenapona	490±10 Vac
	Oporavak ulaznog prenapona	475±10Vac
	Ulazna podnaponska zaštita	270±10Vac
	Oporavak ulaznog podnapona	285±10Vac
	Kvar ventilatora	isključiti zbog kvara
	Zaštita od gubitka ulazne faze	Isključenje zbog gubitka faze
	Izlazna zaštita od kratkog spoja	DA
	Izlazna zaštita od prekomjerne struje	DA, Isključeno i zaključano u kratkom spoju, treba biti ponovno osposobljen za oporavak
	Izlazna zaštita od prenapona	DA, uz hardversku i softversku dvostruku zaštitu od prenapona, nakon prenapona modul će se zaključati. Potrebno je ponovno napajanje za vraćanje.

Zahtjevi za poboljšanje performansi modula za punjenje

Sposobnost brzog punjenja opreme za punjenje istosmjernom strujom je postizanje izlazne električne energije velike snage kroz visoku struju i visoki napon, što postavlja veće zahtjeve za performanse modula za punjenje. S porastom napona i razine snage, porasla je i težina topologije strujnog kruga za pretvorbu električne energije, ugrađenog softverskog upravljačkog algoritma, dizajna visokofrekventnih magnetskih komponenti, dizajna strukture disipacije topline velike snage modula za punjenje. Istovremeno, njegova sigurnost i pouzdanost moraju biti zajamčeni, što postavlja nove zahtjeve za proizvođače modula za punjenje i dodatno podiže tehnički prag modula za punjenje. Zahtjev 1: Nadogradnja snage ispod iste veličine. Povećanje izlazne snage DC opreme za punjenje uglavnom se postiže povećanjem broja modula za punjenje ili povećanjem snage jednog modula za punjenje kako bi se povećala ukupna snaga DC opreme za punjenje. Međutim, s obzirom na ograničeni volumen gomila punjenja, jednostavno povećanje broja modula za punjenje ne može zadovoljiti zahtjeve za povećanjem snage. Stoga je potrebno povećati snagu pojedinog modula bez promjene volumena modula za punjenje, odnosno povećati gustoću snage.

Fotografije paketa ispravljača infrastrukture za punjenje EV od 40KW
